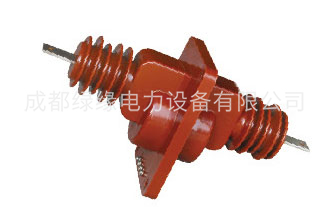

LFZB-10型電流互感器
一、概述
LFZB-10型電流互感器是環氧樹脂澆注絕緣全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
LFZB-10型電流互感器為全封閉穿墻式結構，具有優良的絕緣性能和防潮能力，是LFC-10型電流互感器的更新?lián)Q代產品。
技術參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
| 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 額定短時熱電流 (kA) | 額定動穩定電流 (kA) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 10P10 | ||||
| 20 | 0.2S/10P10 0.5S/10P10 0.2/10P10 0.5/10P10 0.2S/0.2/10P10 0.2S/0.5/10P10 | 10 | 10 | 15 | 15 | 15 | 1.5 | 2.2 |
| 30 | 3 | 7.5 | ||||||
| 40 | 6 | 15 | ||||||
| 50 | ||||||||
| 60 | ||||||||
| 75 | 9 | 27.5 | ||||||
| 100 | 15 | 37.5 | ||||||
| 150 | 18 | 45 | ||||||
| 200 | 22.5 | 56 | ||||||
| 300 | 30 | 75 | ||||||
| 400 | 45 | 112.5 | ||||||
| 500 | ||||||||
| 600 | 15 | 15 | 20 | 20 | 20 | |||
| 750 | 63 | 130 | ||||||
| 800 | ||||||||
| 1000 | ||||||||
注：用戶若有特殊要求，可與我廠協商確定。
